光伏系統的設計過程中，支架系統作為直接支撐光伏組件的核心結構對光伏系統的安全性至關重要。

其中，支架基礎施工是光伏支架安裝的一步，它是實現后續支架安裝精度的重要保障。那么光伏支架基礎安裝具體有哪些施工要求呢？

本文接光伏支架基礎安裝的施工要求（上）

樁式基礎施工要求

對于樁式基礎，其施工除滿足現行國標《建筑地基基礎工程施工質量驗收規范》（GB 502020）及《建筑樁基技術規范》（JG 94）的規定外  ，還應符合下列要求：

1. 壓（打、旋）式樁在進場后和施工前應進行外觀及樁體質量檢查；

2. 成樁設備的就為應穩固，設備在成樁過程中不應出現傾斜和偏移；

3. 壓樁過程中應檢查壓力、樁垂直度及壓入深度；

4. 壓（打、旋）入樁過程中，樁身應保持豎直，不應偏心加載；

5. 灌注樁成孔鉆具上應設置控制深度的標尺，并應在施工中進行觀測記錄；

6. 灌注樁施工中應對成孔、清渣、放置鋼筋籠、灌注混凝土等進行全過程檢查；

7. 灌注樁成孔質量檢查合格后，應盡快灌注混凝土；

8. 樁式支架基礎的強度和承載力檢測，宜按照控制施工質量的原則，分區域進行抽檢。

灌注樁

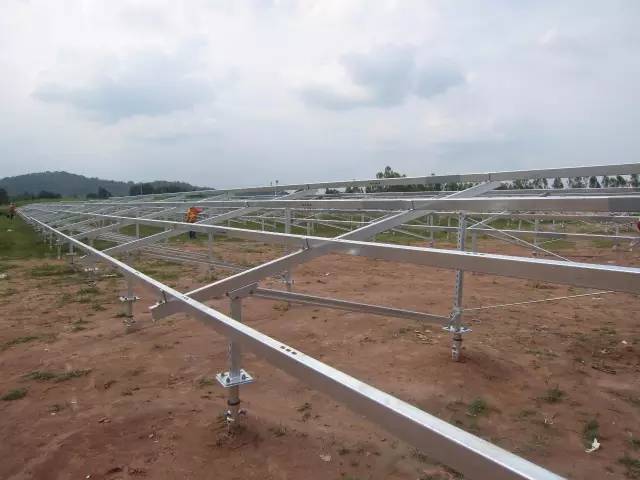

螺旋樁

靜壓樁

不管采用螺旋樁，靜壓樁還是灌注樁，施工前應進行外觀及樁體質量檢查，比如表面防腐處理是否符合要求，當采用熱浸鋅防腐時，鋅層厚度有沒有達標；樁體壁厚及長度是否符合設計圖紙要求等。    壓（打、旋）入樁過程中，樁身應保持豎直，不應出現傾斜和偏移，壓入深度或樁頂露出標高偏差應符合要求，樁身有配合面要求的，其配合面方向需嚴格控制。

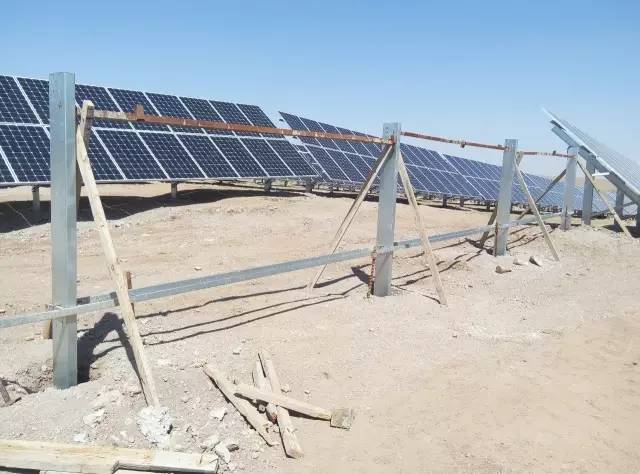

灌注樁時，樁身可通過制定簡單治具（如上圖）進行固定，避免水泥澆筑的沖擊力對其豎直度及位置產生影響。

考慮到地質條件的復雜性，樁式支架基礎在設計時，除滿足理論計算的同時，必須要在現場進行測試，確保理論跟實際均符合要求。

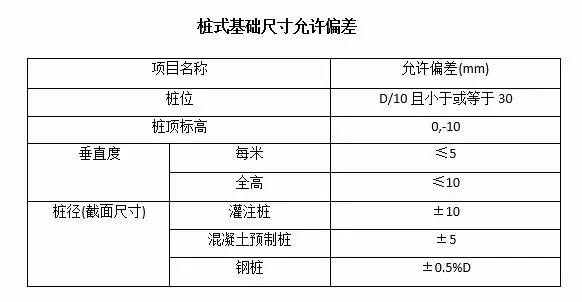

以下是《光伏發電工程施工規范》（GB50794-2012）對樁式基礎尺寸允許偏差的規定：

所謂萬事開頭難，只要我們?cè)诨�礎施工中嚴格控制，使各項偏差均符合要求，不僅可以避免后續支架安裝出現諸如歪斜，扭曲等現場，大大減少現場超差調整的工作量，而且對提高后續支架的安裝效率，保證支架安裝整體穩固等也有重要作用。
