光伏支架主要由立柱，斜支撐，斜梁，橫梁以及連接各部件用的轉接頭等構成。作為光伏發電系統的重要組成部分，不僅要在選材、結構設計和構造措施方面保證支架在輸入?yún)��?shù)（風壓，雪壓，地震荷載等）條件下滿足強度、穩定性以及防腐要求，也要重視支架安裝的影響，使安裝質量符合相關標準規范的要求，以期達到光伏電站25年的設計使用壽命。

通常，一個光伏電站的支架安裝包括支架基礎，支架安裝，光伏組件安裝三大部分。支架基礎的選擇設計主要由地勢情況，地質條件，建設周期，對環境影響及植被保護要求決定的，分為混凝土獨立基礎和樁式基礎，樁式基礎又有灌注樁、螺旋樁以及靜壓樁三類。

混泥土基礎施工要求

混凝土基礎施工，除滿足現行國標《混凝土結構工程施工質量驗收規范》（GB 50204）規定外，還應符合下列幾點要求：

1. 基礎拆模后，應對外觀質量和尺寸偏差進行檢查，并及時對缺陷進行處理；

2. 外露的金屬預埋件應進行防腐處理；

3. 在同一支架基礎混凝土澆筑時，宜一次澆筑完成，混凝土澆筑間歇時間不應超過混凝土初凝時間，超過混凝土初凝時間應做施工縫處理；

4. 支架基礎在安裝支架前，混凝土養護應達到70%強度；

5. 混凝土基礎不應有影響結構性能、使用功能的尺寸偏差，對超過尺寸允許偏差且影響結構性能、使用功能的部位，應按技術處理方案進行處理，并重新檢查驗收。

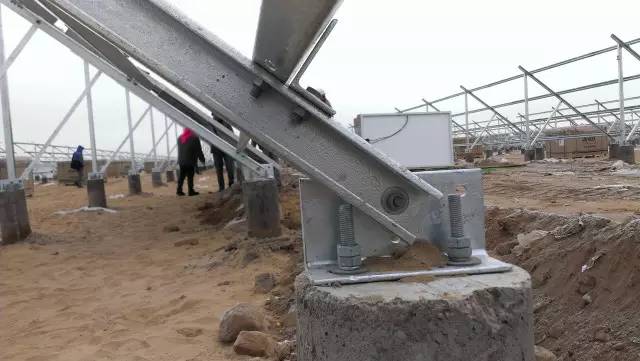

由上圖混凝土基礎可以看出，混凝土基礎的縱、橫軸線位置偏差會影響到支架步距、跨度，使斜梁安裝偏斜，超差嚴重時甚至?xí)��?dǎo)致斜梁無法安裝。

支架一般通過基座與混凝土基礎連接固定�；炷�土基礎的標高偏差會影響到支架的安裝角度，基礎頂面的平整度直接影響到基座的安裝，進而對與之連接的支架立柱的豎直度造成影響。一般情況下，基礎標高偏差可以通過加塞墊片或立柱上調節孔進行補償，但仍需嚴格控制，防止超差。       基礎預埋螺栓（預埋件）應進行防腐處理，一般采用熱浸鋅。預埋螺栓露出基礎頂面的標高應符合設計圖紙的要求，標高偏差符合要求，避免發生干涉。預埋螺栓的軸線偏差應符合要求，避免基座現場擴孔，影響工程進度。

基礎對支架的抗風強度有重要影響，基礎施工涉及的土方開挖必須符合要求，同一支架基礎澆筑一次完成，安裝支架前，混凝土養護應達到70%強度及以上。

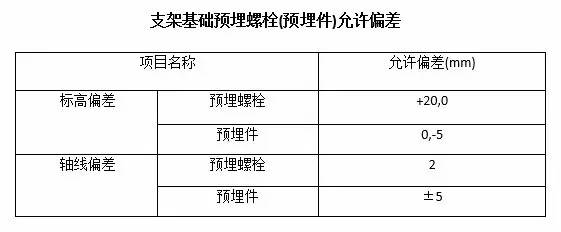

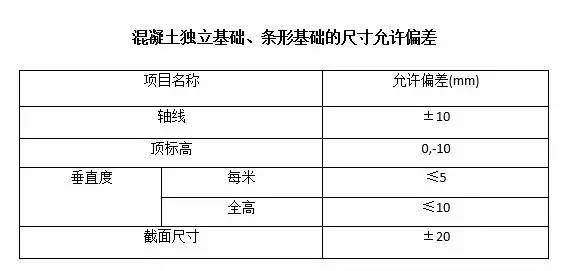

以下是《光伏發電工程施工規范》（GB50794-2012）對混凝土基礎相關尺寸允許偏差的規定：
